Video & Audio IP Gateways
Video & Audio IP ST2110 Gateways
Starring: VirtU, MuoN and FusioN Products
RIEDELの超高密度IP ST2110ゲートウェイ・アレイはIPネイティブの制作環境への移行途中のスペースとコストの非効率性を解決します。SDIから新たなIPコア・ネットワークへの移行は本来、適応させるためのコストにリンクする必要はありません。
RIEDELのVirtUオールIPコア・インフラストラクチャー＆プロセシング・プラットフォームは、ソフトウェアデファインドMuoN SFP HD-up-to-UHD IPゲートウェイの非常に高密度のアレイをわずか1RUで提供します。このプラットフォームではI/Oを極めて直線的かつ小さい単位で拡張できるだけでなく、プラグイン式のSFPを通常のトランシーバーに置き換えて、機器が徐々にIPネイティブになるにつれて様々な処理機能に転用することもできます。これはすべてエンジン・ルーム内で根本的なハードウェア変更を実施することなく行えます。RIEDELゲートウェイ・ソリューションには、換気ノイズに厳しい領域で使用するように設計されたFusioNスタンドアローン・ゲートウェイ・プロセッサーもあります。
主な利点：
- ソフトウェアデファインド・ハードウェアは他の処理機能に転用可能
- 特定の設置シナリオに合わせた設計と適合
- 分散型ソリューション
- 最高密度
- ケーブルの節約
- ST2110およびST2022-6に完全に準拠
- NAND、Ember+、公開されたRESTful APIを使用した簡単な統合
VirtU 32
この1RUのパッシブ・メディア・ハブ・フレームには32個のMuoN B SFPを収容でき、それぞれが2チャンネルのHD/3Gまたは12GUHD信号をサポートします。このフレームは8個の独立したクラスター、リダンダントでホットスワップ可能な電源ユニットとファンで構成されています。このミッションクリティカルなソリューションはUHD信号のバルク・ゲートウェイに最適です。
VirtU 48-S
この1RUのアグリゲーター・フレームには48個のMuoN A SFPを収容でき、それぞれが2チャンネルのHD/3G信号をサポートします。このフレームでは8つの100GEアップリンクに集約された1GE、10GE、または25GEのデバイスを設置できます。VirtU 48-S はIPネイティブまたはSDI信号をコア・ネットワークに相互接続するためのトップ・オブ・ラック・スイッチとして使用できます。

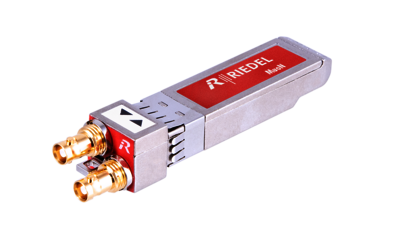

ゲートウェイ変換はMuoNSFPゲートウェイ内で処理されます。このプラグイン式のデバイス・ソリューションはデバイス毎に2チャンネルのブロックを提供します。MuoNゲートウェイはゲートウェイ・ユーティリティの有効期限が切れた後に他の機能を実行するために再利用できます。ソフトウェア・ライセンスを変更するだけでこのデバイスはJPEG-2000エンコーダー/デコーダー、音声ルーター、さらには16x1マルチビューワーになります。
-A: HD/3G (ST2022-6 & ST2110) エンキャプスレーター
-B: HD/3G/12G (ST2110) エンキャプスレーター
-A: HD/3G (ST2022-6 & ST2110) De-encapsulator
-B: HD/3G/12G (ST2110) De-encapsulator
-B: HD/3G/12G (ST2110) エンキャプスレーター/デエンキャプスレーター
-A: HDMI 1.4 (ST2022-6 & ST2110) デエンキャプスレーター
FusioNシリーズは、運用エリアやスタジオ環境での使用を想定して設計された、スタンドアロン型の小型かつ静音なゲートウェイです。コンパクトな筐体設計により、モニター背面やカメラ近傍への設置に最適で、限られたスペースの制作環境にも柔軟に対応します。
各FusioNフレームは、SMPTE ST 2022-7のヒットレス冗長化に対応したデュアル・ファイバー・トランシーバーを搭載し、IPベースのワークフローにおいて高い信頼性を実現します。汎用性の高いFusioN 6Bは、1GE Ethernet制御インターフェースを追加することで、機械室と運用エリア間の管理データ通信を可能にします。さらに、PTPからブラックバーストへの変換機能をオプションで提供しており、現場カメラへの安定したGenlock供給を実現します。
また、FusioNシリーズには、IP-to-HDMI®およびIP-to-SDIのモニタリング用途に最適化された、事前設定済みモデルも用意されています。これらの即時導入可能なゲートウェイは、ST 2110の映像・音声・アンシラリデータを直接標準HDMI®またはプロフェッショナルSDIモニターへ変換し、外部処理機器を必要としない真のプラグ＆プレイ運用を実現します。
FusioN 6B
ST2110バルク・ゲートウェイ（×8）
FusioN 3B
ST2110デュアル・ゲートウェイ（×2）
FusioN 3A
ST2022-6デュアル・ゲートウェイ（×2）
FusioN MBR 18
この2RU取り付けブラケットには『FusioN-3』フレーム18個またはダブルスペースの『FusioN-6』フレーム9個を収納できます。このブラケットはケーブルを前面から背面に移動するためのケーブル管理システム付きで設計されており、リダンダント電源の1セットが装備されています。
