1200er Serie
1200er SMARTPANEL SERIE
Riedels SmartPanels der nächsten Generation eröffnen neue Perspektiven für multifunktionale Benutzeroberflächen.
Aufbauend auf der Technologie, die Riedels SmartPanel applikationsgesteuerte Benutzeroberflächen ermöglicht, stellen die neuen SmartPanels der Serie 1200 einen Quantensprung in Sachen Workflow-Flexibilität, Leistung und Konnektivität dar. Ausgestattet mit mehreren vollfarbigen Multi-Touchscreen-Displays, innovativen Hybridtasten, der Möglichkeit, Apps für Multifunktionalität zu nutzen, und der Fähigkeit, sich leicht an die verschiedenen heute verwendeten Workflows anzupassen, sind diese neuen Panels in der Lage, Ihnen die gewohnte Arbeitsweise zu ermöglichen und gleichzeitig völlig neue Workflow-Möglichkeiten zu eröffnen.
Die SmartPanels der 1200er Serie sind von Grund auf neu und die bisher intelligentesten Panels von Riedel! Das SmartPanel-Konzept entkoppelt die Fähigkeiten des Panels von seiner Hardware und macht es zu einem generischen Gerät, auf dem Kunden verschiedene Apps installieren können, um unterschiedliche Fähigkeiten zu ermöglichen. Mit einem Riedel SmartPanel erhalten Sie nicht nur das, was das Panel heute kann - sondern auch das, was es in Zukunft können wird.
Hardware
RSP-1232HL
- App-definierte Hardware: ein Panel, unzählige Anwendungsbereiche
- 32 Hybrid-Hebeltasten mit integrierten Drehreglern
- Hochauflösende Touchscreen-Displays und RGB-LED-Ringe
- Zweizeilige Key Labels plus individuelle Icons und Gruppierungsfarben
- Unterstützt verschiedene Workflows (“Talk/Listen” und „Talk/Mute”)
- SMPTE-2110-30&31 (AES67)
- NMOS IS-04 & IS-05 Connection Management
- SMPTE 2022-7 fähig (nahtlose Redundanz)
- Zwei auf Sprachverständlichkeit und Klangtreue optimierte Breitband-Lautsprecher
RSP-1216HL
- App-definierte Hardware: ein Panel, unzählige Anwendungsbereiche
- Unterstützt verschiedene Workflows (“Talk/Listen” und „Talk/Mute”)
- 16 Hybrid-Hebeltasten mit integrierten Drehreglern
- Hochauflösende Touchscreen-Displays und RGB-LED-Ringe
- Zweizeilige Key Labels plus individuelle Icons und Gruppierungsfarben
- Unterstützt verschiedene Workflows (“Talk/Listen” und „Talk/Mute”)
- SMPTE-2110-30&31 (AES67)
- NMOS IS-04 & IS-05 Connection Management
- SMPTE 2022-7 fähig (nahtlose Redundanz)
ESP-1216HL
- Expansion SmartPanel für RSP-1232HL oder RSP-1216HL
- 16 Hybrid-Hebeltasten mit integrierten Drehreglern
- Hochauflösende Touchscreen-Displays und RGB-LED-Ringe
- Zweizeilige Key Labels plus individuelle Icons und Gruppierungsfarben
- Soft App Mixed Mode (Nutzung des ESP-1216HL für Intercom, während andere Apps auf dem RSP laufen)
- Bis zu 6 ESP-1216HL können kaskadiert werden
Apps
Intercom App
Die Intercom-App der Serie 1200 unterstützt mehrere Arbeitsabläufe. Einige Intercom-Benutzer bevorzugen einen "Sprechen/Hören"-Workflow, bei dem der Benutzer aus einem zunächst stummen Panel auswählt, was er hören möchte. Andere Benutzer bevorzugen einen "Sprechen/Stummschalten"-Workflow, der mit einem Panel beginnt, das alles überträgt, wobei die Benutzer auswählen, welche Signale ausgeschaltet werden sollen. Der Benutzer kann für jedes Panel entscheiden, welchen Modus er bevorzugt. Zu den neuen Funktionen, die den Bedienkomfort des Panels weiter erhöhen, gehört Riedels neues Konzept der Logical Groups. Logical Groups erlauben es dem Anwender, individuelle Farben für die Tastenbeschriftungen oder die LED-Ringe um die Tasten zu wählen. Jede Tastenbeschriftung hat eine 8-stellige Hauptbeschriftung, eine 16-stellige Unterbeschriftung und benutzerdefinierte Icons. Weitere Symbole geben Auskunft über den Zustand der jeweiligen Taste zu einem beliebigen Zeitpunkt. Die Hinweise "offenes Mikrofon", "stummgeschaltete Taste", "eingehender Signalton" oder "Port besetzt" sind leicht zu lesen und auf einen Blick zu verstehen. Der Benutzer kann so viele oder so wenige Informationen über eine bestimmte Taste erhalten, wie er benötigt.
Control Panel App
Workflow Control mit der Control Panel App

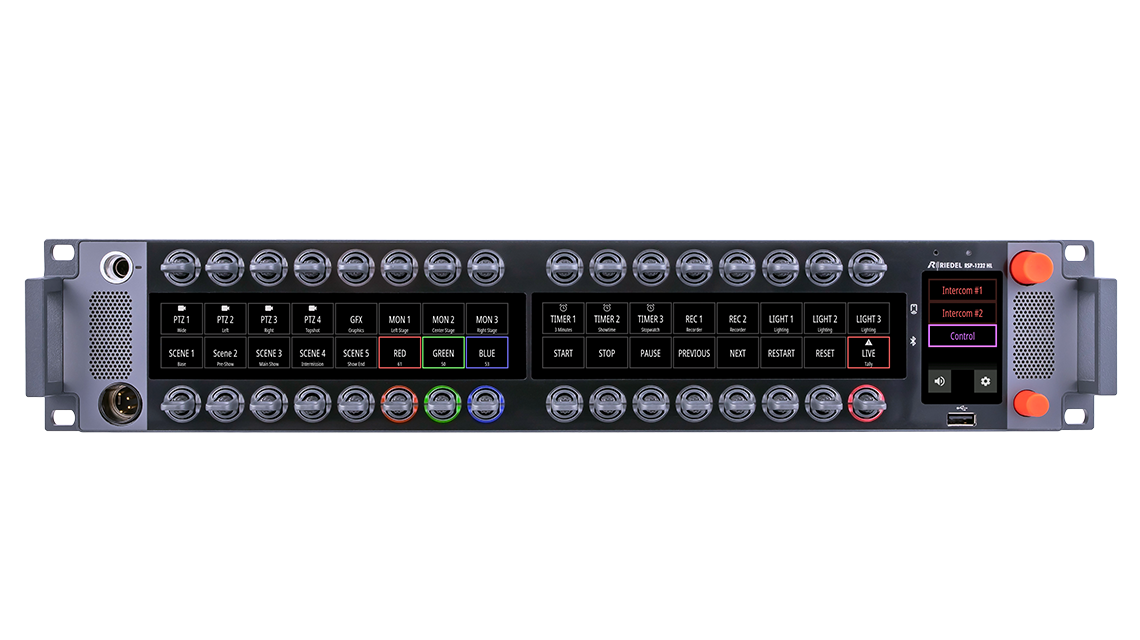

Mit der Control Panel App können Steuerungs-, Überwachungs- und Automatisierungssysteme von Drittanbietern an die einfach zu bedienende und äußerst intuitive Benutzeroberfläche des SmartPanels angepasst werden. Der Funktionsumfang ist überraschend einfach, aber unglaublich leistungsstark. Benutzer können mit den Tasten, Drehreglern, LEDs und Anzeigen des Panels Aktionen in Systemen von Drittanbietern auslösen und erhalten über Farben, Beschriftungen und Symbole auf den Anzeigen und LEDs visuelles Feedback zum Konfigurationsstatus und zu Änderungen. Die Control Panel App basiert auf offenen NMOS-Standards für einfache Interoperabilität und Skalierbarkeit. Der Schlüssel dazu ist der NMOS-Standard IS-07, der den Austausch von Ereignis-/Zustandsinformationen (z. B. der Druck einer Taste oder die Farbe einer LED) zwischen Systemen verschiedener Hersteller ermöglicht.
Wesentliche Vorteile
- Basiert auf dem offenen NMOS-Standard. Keine Unterstützung eines proprietären Protokolls erforderlich
- Mehrere 3rd-Party-Anbieter unterstützen CPA
- Gleichzeitiger Anschluss an mehr als ein 3rd-Party-System
- 3rd-Party-Steuerung von den hybriden Hebeltasten, Drehgebern, Displays & LEDs
- Unendliche Möglichkeiten zur Anpassung des eigenen Workflows
- App läuft als Standalone oder parallel zu anderen Apps auf dem SmartPanel
- Effiziente Nutzung der Hardware, spart 1 bis 2RU Platz im Rack
Bitte kontaktieren Sie Ihren lokalen Vertriebsmitarbeiter oder systemconsulting@riedel.net
Warum NMOS?
Für Discovery, Connection und Control nutzen wir die AMWA-NMOS Standards als API für die Control Panel App.
- NMOS IS-04: Discover - verfügbare Quellen innerhalb Ihres Netzwerks (z. B. "hybride Hebeltaste #1")
- NMOS IS-05: Verbinden - Quellen mit Zielen (z. B. "hybride Hebeltaste #1 ist mit "Eingangssteuerung" verbunden")
- NMOS IS-07: Event & Tally - Senden von Zustands- und Zustandsänderungsinformationen (z. B. "hybride Hebeltaste #1" wird gedrückt -> Wechsel der Eingangssteuerung von "Eingang A" zu "Eingang B")
Jedes 3rd-Party-Gerät, das NMOS unterstützt, wird die Control Panel App nativ nutzen können. Das kann ein Rundfunksteuerungssystem, ein Automatisierungssystem, ein Steuerungssystem, ein Zeitplanungssystem, ein Überwachungssystem oder sogar eine eigene NMOS-Anwendung sein.
CPA kann sich aufgrund des offenen NMOS-Standards sogar mit mehr als einem Steuerungssystem gleichzeitig verbinden.
Unterstützte Anbieter
Wir haben mit den folgenden Industriepartnern zusammengearbeitet, um die Control Panel App zu unterstützen und in ihre Produkte zu integrieren. Gerne unterstützen wir auch andere Anbieter, die die Riedel Control Panel App in ihr System integrieren möchten.
- DataMiner by Skyline
- hi by Broadcast Solutions
- Pebble Beach Systems
- VB440 by Bridge Technologies
- Cerebrum by EVS
Bitte kontaktieren Sie diese Anbieter direkt bezüglich des Workflows, den Sie implementieren möchten.
Audio Monitoring App (AMA)
Die Audio Monitoring App (AMA) ermöglicht es den Anwender, Audio-Streams zu überwachen, während sie eine Produktion über die Intercom App verwalten. Dies macht die SmartPanels der Serie 1200 zu den einzigen Geräten, die gleichzeitig Intercom und Audio Monitoring betreiben können! Der AMA ermöglicht eine direkte Verbindung zu jedem im Netzwerk verfügbaren SMPTE 2110-30 (AES67) Stream - entweder dynamisch verwaltet über NMOS oder in einer statischen IP/SDP-basierten Konfiguration, wobei das Audio direkt im SmartPanel gemischt wird. Der AMA kann über ein spezielles Konfigurationstool oder einen Broadcast-Controller über die integrierte API konfiguriert werden. Darüber hinaus ist die Auswahl und Verwaltung der überwachten Audioquellen unglaublich einfach und flexibel. SmartPanel-Benutzer können bis zu 16 Stereo-/Mono-SMPTE 2110-30 (AES67)-Streams parallel überwachen, während insgesamt 256 Audio-Monitoring-Quellen direkt auf dem Panel vorkonfiguriert und verwaltet werden können. Dank der intuitiven Benutzeroberfläche des SmartPanels und seiner hochauflösenden LC-Touch-Displays können Bediener die Audioüberwachungsquellen auf dem Panel leicht selbst verwalten. Mit der Audio Monitoring App und der Intercom App, die auf demselben Endpunkt laufen, verpassen die Benutzer bei der Überwachung einer Audioquelle nie einen wichtigen Intercom-Anruf, da die Überwachungslautstärke bei einem eingehenden Anruf reduziert werden kann. Wenn Anwender nicht durch Anrufe abgelenkt werden möchten, kann das Verhalten zwischen den Anwendungen auch so konfiguriert werden, dass die Lautstärke der Intercom-App automatisch reduziert wird, wenn eine Audioquelle solo geschaltet wird. Mit den hochwertigen Lautsprechern des SmartPanels, der intuitiven Benutzeroberfläche und der Möglichkeit, das Verhalten zwischen den Anwendungen zu verwalten, macht die AMA einen separaten Audiomonitor überflüssig und ermöglicht es den Benutzern, Kosten und Platz im Rack zu sparen und gleichzeitig einen verbesserten Arbeitsablauf zu gewährleisten.
