Zubehör
ZUBEHÖR
Zubehör erweitert die Funktionalität unserer Medien-Netzwerke
Zusätzlich zu unserer Glasfaser basierten Echtzeit-Netzwerk Lösung MediorNet, bieten wir eine Reihe an Zubehör an, das Alltagsprobleme bei Glasfaserinstallationen löst. Das Riedel Smart Rack System bietet eine flexible, vielseitige und einfach nutzbare Lösung. Das Smart Rack Produktangebot beinhaltet WDM und CDWM Multiplexer und De-Multiplexer sowie RF über Glasfaser Konverter und Patchmodule.
Smart Rack Solution
Die Riedel Smart Rack-Lösung ist vielseitig und benutzerfreundlich. Die Smart Rack Suite besteht aus WDM- und CWDM-Multiplexern und De-Multiplexern sowie RF-over-Fiber-Konvertern und Patch-Modulen.
SR-1
Das Smart Rack SR-1-Modulträgersystem ist ein 19-Zoll / 1-HE-Universalgehäuse, das Platz für 4 x SR11-Module, 2 x SR12-Module oder eine beliebige Kombination davon bietet. Die einzelnen Module können mit der Rückseite nach vorne montiert werden, indem Sie das Modul einfach nach hinten einsetzen. Das Smart Rack-System von Riedel bietet einen sicheren und bequemen Verriegelungsmechanismus für die Module, der eine Lösung für die bequeme Rackmontage einer breiten Palette von Zubehör aus allen Riedel-Produktlinien bietet.
MC-WDM-Q
WDM Dual Multiplexer und De-Multiplexer (passiv) für bis zu 6 Duplex-Glasfaserverbindungen, auch zum Verbinden von MediorNet-Frames empfohlen. WDM-Verbindung mit Neutrik opticalCon Quad Singlemode. Die 6 Duplex-Glasfaserverbindungen müssen über W10-Singlemode-SFPs mit 1310nm / 1490nm / 1550nm verbunden werden. (SFP-Module nicht im Lieferumfang enthalten) Einfügungsverlust max. 6,9dB, Ausgangsverlust max. 2dB. Kompatibel mit MediorNet Compact WDM-Optionen MN-C-xxx-WDM.
SR11-Gehäuse für bis zu 4 Module in einem SR-1-Modulträgerrahmen. Alle Anschlüsse auf derselben Frontplatte.
MC-WDM-QT
WDM Dual Multiplexer und De-Multiplexer (passiv) für bis zu 6 Duplex-Glasfaserverbindungen, auch zum Verbinden von MediorNet-Frames empfohlen. WDM-Verbindung mit Neutrik opticalCon Quad Singlemode. Die 6 Duplex-Glasfaserverbindungen müssen über W10-Singlemode-SFPs mit 1310nm / 1490nm / 1550nm verbunden werden. (SFP-Module nicht im Lieferumfang enthalten) Einfügungsverlust max. 6,9dB, Ausgangsverlust max. 2dB. Kompatibel mit MediorNet Compact WDM-Optionen MN-C-xxx-WDM.
SR11-Gehäuse für bis zu 4 Module in einem SR-1-Modulträgerrahmen. WDM Neutrik QuadCon-Verbindung auf der gegenüberliegenden Seite.
MC-WDM-L
WDM Dual Multiplexer und De-Multiplexer (passiv) für bis zu 6 Duplex-Glasfaserverbindungen, auch zum Verbinden von MediorNet-Frames empfohlen. WDM-Verbindung mit Dual-LC-Duplex-Einzelmodus. Die 6 Duplex-Glasfaserverbindungen müssen über W10-Singlemode-SFPs mit 1310nm / 1490nm / 1550nm verbunden werden. (SFP-Module nicht im Lieferumfang enthalten) Einfügungsverlust max. 6,9dB, Ausgangsverlust max. 2dB. Kompatibel mit MediorNet Compact WDM-Optionen MN-C-xxx-WDM.
SR11-Gehäuse für bis zu 4 Module in einem SR-1-Modulträgerrahmen. Alle Anschlüsse auf derselben Frontplatte.
MC-WDM-LT
WDM Dual Multiplexer und De-Multiplexer (passiv) für bis zu 6 Duplex-Glasfaserverbindungen, auch zum Verbinden von MediorNet-Frames empfohlen. WDM-Verbindung mit Dual-LC-Duplex-Einzelmodus. Die 6 Duplex-Glasfaserverbindungen müssen über W10-Singlemode-SFPs mit 1310nm / 1490nm / 1550nm verbunden werden. (SFP-Module nicht im Lieferumfang enthalten) Einfügungsverlust max. 6,9dB, Ausgangsverlust max. 2dB. Kompatibel mit MediorNet Compact WDM-Optionen MN-C-xxx-WDM.
SR11-Gehäuse für bis zu 4 Module in einem SR-1-Modulträgerrahmen. WDM Neutrik QuadCon-Verbindung auf der gegenüberliegenden Seite.
MC-CWDM-Q
CWDM-Multiplexer- und De-Multiplexer-Modul (passiv) für bis zu 18 Duplex-Glasfaserverbindungen, auch zum Verbinden von MediorNet-Frames empfohlen. CWDM-Verbindung mit Neutrik opticalCon Quad Singlemode. Die 18 CWDM-Duplex-Glasfaserverbindungen müssen über CWDM-Singlemode-SFPs 1271nm angeschlossen werden. 1291 nm; 1311 nm; 1331nm; 1351nm; 1371nm; 1391 nm; 1411nm; 1431nm; 1451nm; 1471nm; 1491 nm; 1511nm; 1531nm; 1551nm; 1571nm; 1591 nm; 1611nm. (SFP-Module nicht enthalten).
SR12-Gehäuse für bis zu 2 Module in einem SR-1-Modulträgerrahmen. Alle Anschlüsse auf derselben Frontplatte.
MC-CWDM-QT
CWDM-Multiplexer- und De-Multiplexer-Modul (passiv) für bis zu 18 Duplex-Glasfaserverbindungen, auch zum Verbinden von MediorNet-Frames empfohlen. CWDM-Verbindung mit Neutrik opticalCon Quad Singlemode. Die 18 CWDM-Duplex-Glasfaserverbindungen müssen über CWDM-Singlemode-SFPs 1271nm angeschlossen werden. 1291 nm; 1311 nm; 1331nm; 1351nm; 1371nm; 1391 nm; 1411nm; 1431nm; 1451nm; 1471nm; 1491 nm; 1511nm; 1531nm; 1551nm; 1571nm; 1591 nm; 1611nm. (SFP-Module nicht enthalten).
SR12-Gehäuse für bis zu 2 Module in einem SR-1-Modulträgerrahmen. WDM Neutrik QuadCon-Verbindung auf der gegenüberliegenden Seite.
MC-CWDM-L
CWDM-Multiplexer- und De-Multiplexer-Modul (passiv) für bis zu 18 Duplex-Glasfaserverbindungen, auch zum Verbinden von MediorNet-Frames empfohlen. CWDM-Verbindung mit LC Duplex Single-Mode. Die 18 CWDM-Duplex-Glasfaserverbindungen müssen über CWDM-Singlemode-SFPs 1271nm angeschlossen werden. 1291 nm; 1311 nm; 1331nm; 1351nm; 1371nm; 1391 nm; 1411nm; 1431nm; 1451nm; 1471nm; 1491 nm; 1511nm; 1531nm; 1551nm; 1571nm; 1591 nm; 1611nm. (SFP-Module nicht enthalten).
SR12-Gehäuse für bis zu 2 Module in einem SR-1-Modulträgerrahmen. Alle Anschlüsse auf derselben Frontplatte.
MC-CWDM-LT
CWDM-Multiplexer- und De-Multiplexer-Modul (passiv) für bis zu 18 Duplex-Glasfaserverbindungen, auch zum Verbinden von MediorNet-Frames empfohlen. CWDM-Verbindung mit LC Duplex Single-Mode. Die 18 CWDM-Duplex-Glasfaserverbindungen müssen über CWDM-Singlemode-SFPs 1271nm angeschlossen werden. 1291 nm; 1311 nm; 1331nm; 1351nm; 1371nm; 1391 nm; 1411nm; 1431nm; 1451nm; 1471nm; 1491 nm; 1511nm; 1531nm; 1551nm; 1571nm; 1591 nm; 1611nm. (SFP-Module nicht enthalten).
SR12-Gehäuse für bis zu 2 Module in einem SR-1-Modulträgerrahmen. LC Duplex-CWDM-Verbindung auf der gegenüberliegenden Seite.
MC-QP
Patchmodul für Neutrik opticalConquad auf 2 LC Duplex.
SR11 Smart Rack-Gehäuse für bis zu 4 Module in einem SR-1-Rahmen. Alle Anschlüsse auf derselben Frontplatte.
MC-QP-T
Patchmodul für Neutrik opticalConquad auf 2 LC Duplex.
SR11 Smart Rack-Gehäuse für bis zu 4 Module in einem SR-1-Rahmen.
Dual-LC-Duplex-CWDM-Anschluss auf der gegenüberliegenden Seite.
RF-over-Fiber Transmitter
Faseroptischer Sender für HF-Signale, 10 MHz - 1000 MHz - 1 dB Ebenheit, max. 15 dBm Eingangsleistung, xed-Verstärkung oder AGC, 4,5 dBm optische Ausgangsleistung, SC / APC. Umschaltbar
12VDC Antennenspeisung max. 400mA. 12VDC-Eingang für redundante DC-Einspeisung. SR11 Smart Rack-Gehäuse für bis zu 4 Module in einem SR-1-Rahmen.
RF-over-Fiber Receiver
Faseroptischer Empfänger für HF-Signale, Bereich 10 MHz - 1000 MHz - 1 dB Ebenheit, Xed Gain oder AGC, SC / APC-Breitband-Eingang. Balkendiagrammanzeige für den optischen Eingangspegel. 12VDC-Eingang für redundante DC-Einspeisung.
SR11 Smart Rack-Gehäuse für bis zu 4 Module in einem SR-1-Rahmen.
RIEDEL PURE
Basierend auf Riedels umfangreicher Erfahrung in an-spruchsvollen Managed Technologies-Projekten wie den Olympischen Spielen oder der Formel 1, hat Riedel mit PURE ein Kabel entwickelt, das den höchsten Ansprüchen in Event- und Außenproduktionen genügt.
Riedel Pure CS ist verfügbar in 10m / 200m (optional auf GT380 Kabeltrommel) / 300m (opt. auf GT450) / 600m (opt. auf SK4731-R) / andere Kabellängen auf Nachfrage.
Riedel Pure XT ist verfügbar in 10m / 100m (optional auf GT380 Kabeltrommel) / 150m (opt. auf GT450) / 300m (opt. auf SK4731-R) / andere Kabellängen auf Nachfrage.

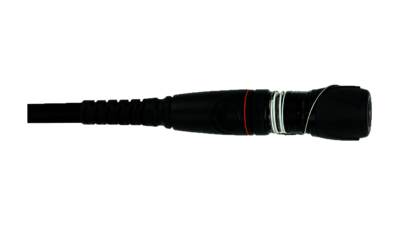

Riedel PURE CS D
- Widerstandfähiges Tactical Fiber-Kabel
- Ø 5.7 mm / Single Mode
- Neutrik opticalCON DUO Stecker
Riedel PURE CS Q
- Widerstandfähiges Tactical Fiber-Kabel
- Ø 5.7 mm / Single Mode
- Neutrik opticalCON QUAD Stecker
Riedel PURE XT D
- Widerstandfähiges Tactical Fiber-Kabel mit doppeltem Mantel
- Ø 9.0 mm / Single Mode
- Neutrik opticalCON DUO Stecker
Riedel PURE XT Q
- Widerstandfähiges Tactical Fiber-Kabel mit doppeltem Mantel
- Ø 9.0 mm / Single Mode
- Neutrik opticalCON QUAD Stecker
